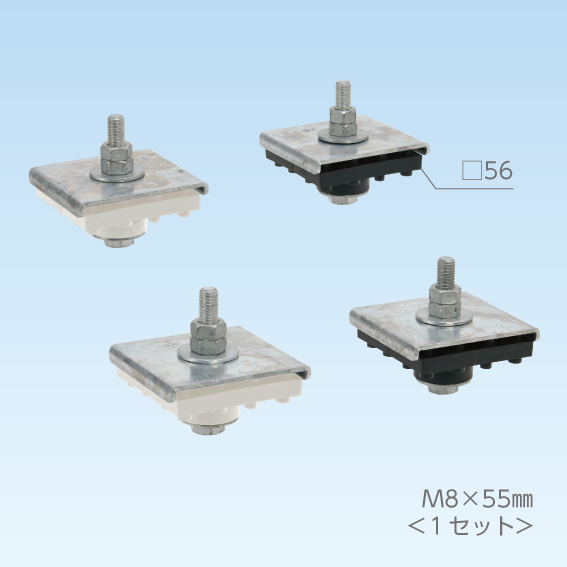

PE-VG (◆goシリーズ)
希望小売価格(税別):
￥10,000-
| 型式 | PE-VG (◆goシリーズ) |
|---|---|
| 在庫区分 | 通常在庫品 在庫照会 |
| 分類 | PCキヤッチャー |
| 用途 | 防振ゴムキット |
| JANコード | T49 31481 17992 2 |
| 材質 | 熱間圧延軟鋼板(SPHC)/冷間圧延鋼板(SPCC) |
| 仕上げ | HDZT（溶融亜鉛メッキ） |
| 使用荷重 | 120 kg |
| 固定寸法/横幅(W) | 400-1010 mm |
| 固定寸法/奥行(D) | 250-430 mm |
| 受注単位 | 5 |
| 単品重量／輸送重量 | 0.7kg/3.3kg |
| 適用製品 | |
|---|---|
| 備考 | ●本体固定ボルトセットを防振ゴムに取り換えるだけで防振架台になります。
●『PC-DRG』『PC-B30-SUS』『PC-B60-SUS』を除くＰＣキヤッチャー架台の全製品に使用できます。 ●室外機のアシの形状が、前後U型の機種には使用しないでください。 |
| ご注意 | 改良のため予告なしに仕様の変更をする場合があります。 外形寸法上適合できない場合もありますのでご注意ください。 |
| 資料 | 据付説明書 CAD図面 外形寸法図 |
| 便利なツール | 納入仕様書 防振計算書 |
| 特徴 |  |
| 関連情報 |  防振計算書も作成できます。  防振ゴム位置イラスト  PE-VG_防振伝達率の計算例 |
防振計算書も作成できます。
防振ゴム位置イラスト

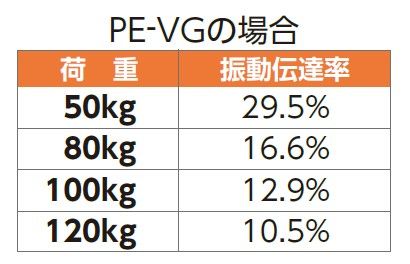

PE-VG_防振伝達率の計算例
