UP-50H
希望小売価格(税別):
廃番製品
| 型式 | UP-50H |
|---|---|
| 在庫区分 | 製造中止 在庫照会 |
| 分類 | たすかるくんシリーズ |
| 用途 | 二連梯子(ウインチ式) |
| JANコード | T49 31481 17906 9 |
| 材質 | |
| 使用荷重 | 100 kg |
| 受注単位 | 1 |
| 単品重量／輸送重量 | 12kg/12kg |
| ご注意 | 改良のため予告なしに仕様の変更をする場合があります。 外形寸法上適合できない場合もありますのでご注意ください。 |
|---|---|
| 資料ダウンロード | 据付説明書 試験成績表 外形寸法図 |
| 便利な作成ツール | 納入仕様書 試験成績表 |
| 特徴 | |
| 関連情報 |  固定寸法 |
| 据付事例 |  たすかるくんシリーズ エアコンアップ UP-50H  たすかるくんシリーズ エアコンアップ UP-50H（狭い路地） |
特徴
|
UP-50H 持ち運びも簡単 |
商品一式が専用キャリングケースに収納できるので持ち運びも簡単です。
特徴
|
UP-50H 屋根への取り付け |
ロープがハシゴに当たる位置には必ず保護材を装着してください。
直接ハシゴに擦れるとロープが破損又は切断する可能性があります。
初期型プーリーで屋根上げは大変危険です！
UP-50Hは「屋根上げ可能」にするためプーリー組品を形状変更、同時にハシゴに装着する保護材も同梱するようにいたしました。
これに伴い既に初期型プーリー組品をお持ちのお客様に関しまして、新型プーリー組品と保護材を無償送付の対応をさせていただきました。
ただし「お客様登録カード」をお送りいただいていないお客様に関しましては、対応できておりません。
UP-50Hをお使いで、お客様登録がお済みでないお客様は、同梱の「お客様登録カード」に必要事項を記入の上、ポストに投函ください。
特徴
|
UP-50H 壁面への取り付け |
特徴
|
UP-50H ウインチはブレーキ付き |
ブレーキ付きだから途中で手を離すとそのまま止まります。
上げ下げ切り下げ操作不要、右回しで上へ、左回し下へ。
ブレーキ解放レバーを使えばセッティングもスピーディー。
最大耐荷重:200kg
ロープ収容量17m
減速比1/4.1
ハンドル入力 荷重200kgに対しドラム巻き3段時9.4kg、7段時13.5kg
重量 約3.3kg（ハンドル含）
特徴
|
UP-50H 特殊ロープはスグレモノ |
アラミド繊維の芯がポリエステル繊維でコーティングされています。
吊り荷が回転しにくい特別な編み方をしています。
アラミド繊維は防弾チョッキなどに使われる特殊な繊維だから強度は抜群です。※
形状を記憶する性質があるため巻き取り時にドラムの中で広がりません。
荷重50kgで二万回以上の使用が可能、耐久性は抜群です。※
強度はロープ部900kg、カシメ部500kgです。
水や油による劣化もありません。
長さ16m/直径5mm
※建物や機器などと接触がない場合に限ります。
特徴
|
UP-50H セッティングかんたん |
■ウインチ部
下部をステップに乗せて体重で押し込んで・・・
戻します。
■プーリー部
上部をステップに引っかけて・・・
下に伸ばして引っかけて・・・
ロープを通します。
固定寸法
据付事例

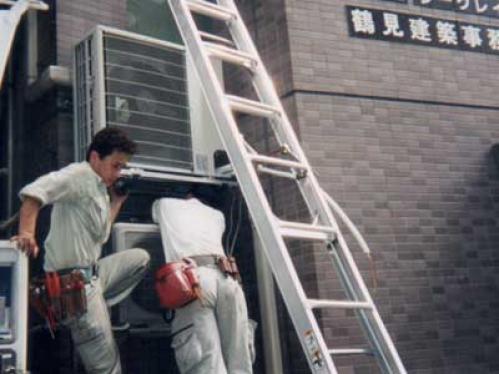

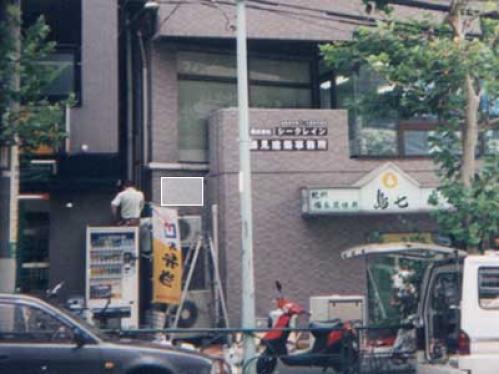

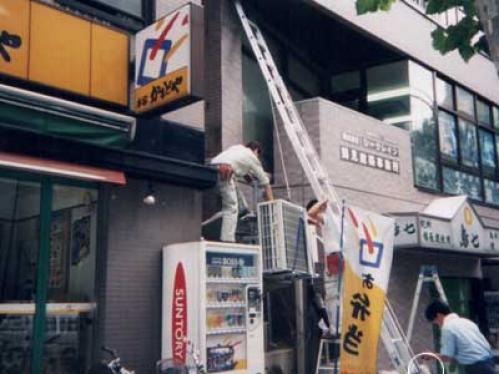

| 現場名 | たすかるくんシリーズ エアコンアップ UP-50H |
|---|---|
| 現場説明 | 現場 東京池上通り沿い 施工 春日電機様 製品 ＰＣ－Ｋ３０ エアコンアップＵＰ－５０Ｈ |
| 担当 | 大城 |
| 日付 | 2002.10.17 |
| 機器 | パッケージエアコン |
据付事例
| 現場名 | たすかるくんシリーズ エアコンアップ UP-50H（狭い路地） |
|---|---|
| 現場説明 | 現場 大阪市 一般住宅 施工 コスモテック様 |
| 担当 | 柴田 |
| 日付 | 2002.09.30 |
| 機器 | ルームエアコン |
