クーラーキヤッチャー / 平地・傾斜置
C-NG5 (◆goシリーズ)
希望小売価格(税別): ¥7,900-

型式 C-NG5 (◆goシリーズ)
在庫区分 通常在庫品 在庫照会
分類 クーラーキヤッチャー
用途 平地・傾斜置
JANコード T49 31481 18030 0
材質 高耐食溶融亜鉛メッキ鋼板
仕上げ塗装
アイボリー(2.5Y8.5/1)
使用荷重80 kg

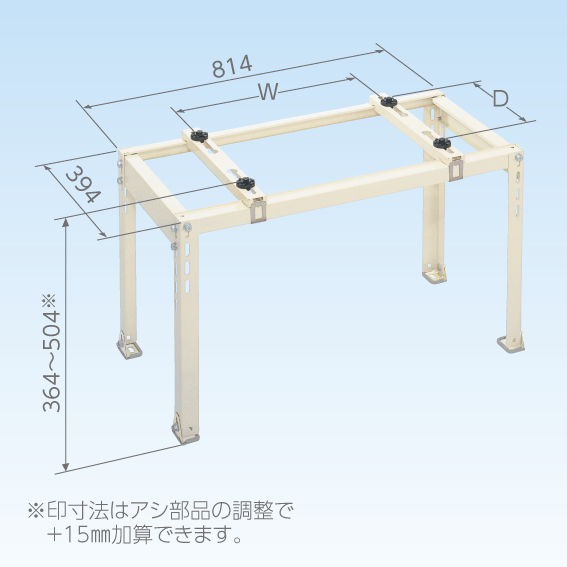

固定寸法/横幅(W)300-700 mm
固定寸法/奥行(D)160-340 mm
適用勾配0-23°(水平-4.2/10) 直角置 0-11°(水平-1.9/10)
受注単位 3
単品重量/輸送重量6kg/18kg
品質基準クーラーキヤッチャー品質基準
ご注意改良のため予告なしに仕様の変更をする場合があります。
外形寸法上適合できない場合もありますのでご注意ください。
資料据付説明書 試験成績書 CAD図面 外形寸法図
便利なツール納入仕様書  耐震計算書
特徴便利な可変機構で、応用のきく施工ができます。組立ネジは、サビにくいジオメット仕上げ。
オプション
関連情報
足掛け防止できます。
足掛け防止できます。
平地置架台を活かしたらメリットがあります。
平地置架台を活かしたらメリットがあります。
屋根の上に据え付ける場合
屋根の上に据え付ける場合
ワンタッチフレーム
ワンタッチフレーム
床固定寸法
床固定寸法
組み立て例
組み立て例
据付事例
クーラーキヤッチャー平地三段置き
クーラーキヤッチャー平地三段置き
