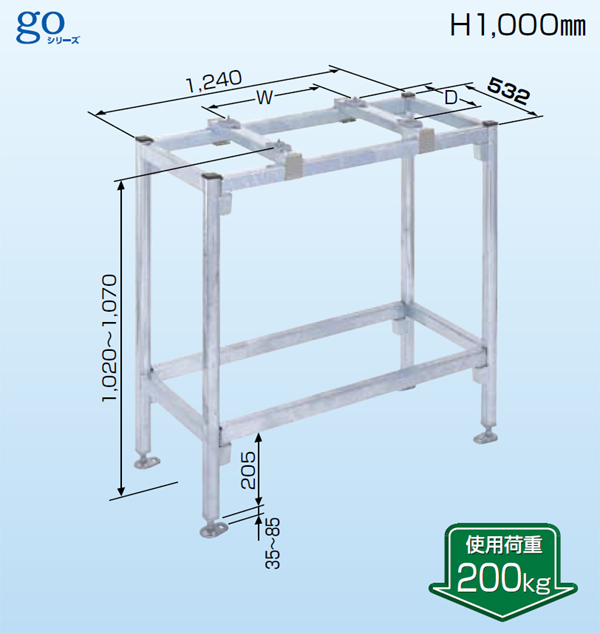

PC-NG610 (◆goシリーズ)
希望小売価格(税別):
廃番製品
| 型式 | PC-NG610 (◆goシリーズ) |
|---|---|
| 在庫区分 | 製造中止 在庫照会 |
| 分類 | PCキヤッチャー（パッケージエアコン据付部品） |
| 用途 | 平地置用 |
| JANコード | T49 31481 25017 1 |
| 材質 | 熱間圧延軟鋼板(SPHC)/冷間圧延鋼板(SPCC) |
| 仕上げ | HDZT（溶融亜鉛メッキ） |
| 使用荷重 | 200 kg |
| 固定寸法/横幅(W) | 400-1010 mm |
| 固定寸法/奥行(D) | 300-430 mm |
| 適用勾配 | 0-6°(水平-1.1/10) |
| 受注単位 | 1 |
| 単品重量／輸送重量 | 29kg/29kg |
| ご注意 | 改良のため予告なしに仕様の変更をする場合があります。 外形寸法上適合できない場合もありますのでご注意ください。 |
|---|---|
| 資料ダウンロード | 据付説明書 試験成績表 CAD図面 外形寸法図 |
| 便利な作成ツール | 納入仕様書 試験成績表 |
| 特徴 | |
| 据付事例 |  PCキヤッチャーgoシリーズ 平地ねじない組立 連結金具  PCキヤッチャー goシリーズ 平地ねじない組立 連結シリーズ |
特徴
| パチン固定 |
室外機固定の幅調整は完全フリーポイント式。
ねじを使わずバネでしっかり固定します。
クーラーキヤッチャー塗装仕上げ・溶融亜鉛メッキ仕上げ
ＰＣキヤッチャー溶融亜鉛メッキ仕上げ
つける時は樹脂ハンマーで軽くたたくだけ。
はずす時はドライバーを差し込んでこじるだけ。
特徴
|
ＰＣキヤッチャー別売部品 防雪屋根 |
ねじない組み立てＮシリーズ専用の防雪屋根です。
手軽に防雪屋根の設置ができます。
使用例
PC-N65-2 + PC-R60-2
連結金具プラスワン用の防雪屋根もあります。
使用例
PC-N65-2 + PC-R60-2
+ (T-N65P-2 + T-R60P-2) ×何台でも。
壁面用ＰＣキヤッチャー用もあります。
直接壁面へ固定します。
使用例
PC-K60 + PC-RK60
防雪屋根単体でのご使用はできません。
ＰＣキヤッチャーとセットでご注文ください。
特徴
|
ＰＣキヤッチャー別売部品 Ｎシリーズ専用 連結金具プラスワン |
ＰＣキヤッチャー平地Ｎシリーズで２台以上のパッケージエアコンを並べて据え付ける現場に最適です。
連結してスッキリ据え付けることができます。
ねじない組み立てを採用しています。素早く組み立て、素早く施工。忙しい現場にピッタリです。
連結金具プラスワン(型式がＴで始まる製品）は単体での使用はできません。
必ずＰＣキヤッチャーとセットでご注文ください。
据付事例
| 現場名 | PCキヤッチャーgoシリーズ 平地ねじない組立 連結金具 |
|---|---|
| 現場説明 | 現場 新潟県 ＵＳＳ新潟支店 架台 ＰＣキヤッチャーgoシリーズ |
| 担当 | 松本 |
| 日付 | 2007.04.14 |
| 機器 | 日立製パッケージエアコン |
据付事例
| 現場名 | PCキヤッチャー goシリーズ 平地ねじない組立 連結シリーズ |
|---|---|
| 現場説明 | 現場 福井県武生市 施工 株式会社竹内電機様 製品 PC-NG60W ×１ T-NG60WP ×６ |
| 担当 | 川内 |
| 日付 | 2005.07.12 |
| 機器 |
