CBキヤッチャー / [H型鋼]ベース用防振架台

CB-UP30

希望小売価格(税別): ￥29,000-

型式	CB-UP30
在庫区分	通常在庫品　在庫照会
分類	CBキヤッチャー
用途	[H型鋼]ベース用防振架台
JANコード	-
材質	熱間圧延軟鋼板(SPHC)/冷間圧延鋼板(SPCC)
仕上げ	HDZT（溶融亜鉛メッキ）
使用荷重	100 kg

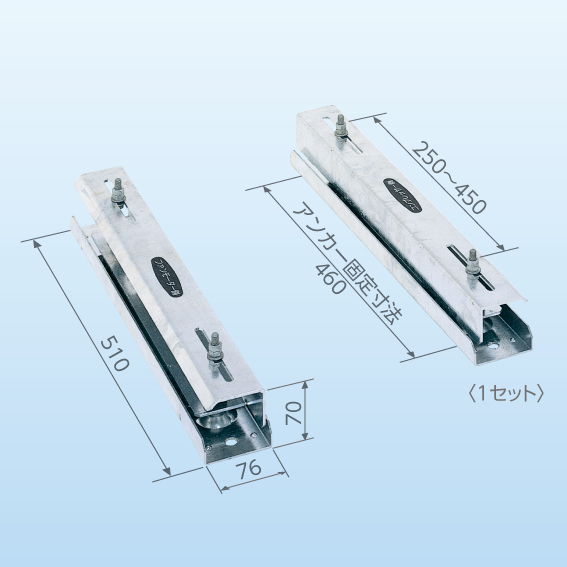

固定寸法/横幅(W)	400-1010 mm
固定寸法/奥行(D)	250-450 mm
受注単位	1
単品重量／輸送重量	6.6kg/6.6kg

適用製品	CB-1500H CB-2000H CB-1000H
備考	■C型クランプ『CB-CC2』が使用できます。
ご注意	改良のため予告なしに仕様の変更をする場合があります。 外形寸法上適合できない場合もありますのでご注意ください。
資料	CAD図面　外形寸法図
便利なツール	納入仕様書 　耐震計算書 　防振計算書
特徴

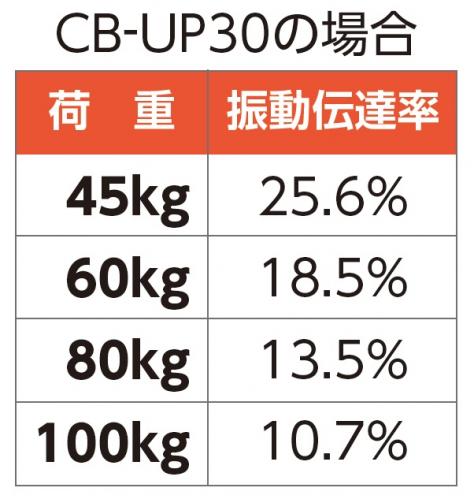

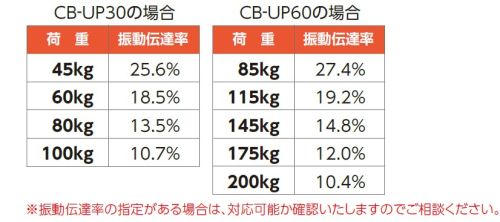

関連情報	コンクリート基礎に直置きできます。 架台と組み合わせて使用できます。 床固定寸法 防振計算書も作成できます。 振動伝達率(CB-UP30)
据付事例	キヤッチャー防振架台(ウルトラパット式)
