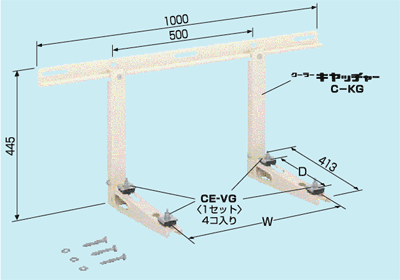

C-KGV (◆goシリーズ)
希望小売価格(税別):
廃番製品
| 型式 | C-KGV (◆goシリーズ) |
|---|---|
| 在庫区分 | 製造中止 在庫照会 |
| 分類 | クーラーキヤッチャー |
| 用途 | 壁面 |
| JANコード | T49 31481 18065 2 |
| 材質 | 高耐食溶融亜鉛メッキ鋼板 |
| 仕上げ | 塗装 |
| 色 | アイボリー(2.5Y8.5/1) |
| 使用荷重 | 80 kg |
| 固定寸法/横幅(W) | 70-940 mm |
| 固定寸法/奥行(D) | 160-340 mm |
| 受注単位 | 4 |
| 単品重量／輸送重量 | 4.9kg/19.6kg |
| ご注意 | 改良のため予告なしに仕様の変更をする場合があります。 外形寸法上適合できない場合もありますのでご注意ください。 |
|---|---|
| 資料 | 据付説明書 試験成績表 CAD図面 外形寸法図 |
| 便利なツール | 納入仕様書 試験成績表 |
| 特徴 | |
| 付属品 |  |
| 据付事例 |  たすかるくんシリーズ エアコンアップ UP-50H（狭い路地） |
特徴
| 便利な角度寸法めもり |
エアコンの取り付け寸法を測ったら即組み立てできます。
キヤッチャーの特徴です。
寸法目盛り（写真はC-YG）
角度目盛り（写真はC-YG）
特徴
| メーターモジュール |
従来木造建築では尺貫法（１間＝1,800mm）を基準に設計されているので、柱の間隔は450mm単位になります。
一方メーター法（1,000mm）を基準に設計された木造建築では、柱の間隔は500mm単位になります。
最近ではメーターモジュールで設計された木造建築が増えてきています。
壁面用キヤッチャーは尺貫法を基本としていますが、メーター法にも対応している機種をメーターモジュール対応と表記しています。
同じ木造建築でも２×４（ツーバイフォー）工法の場合は壁面自体が丈夫なので、柱の位置に関係なく壁面のどこにでも取り付けることができます。

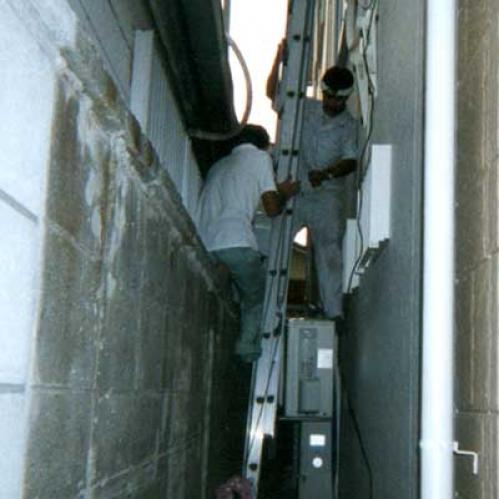

据付事例
| 現場名 | たすかるくんシリーズ エアコンアップ UP-50H（狭い路地） |
|---|---|
| 現場説明 | 現場 大阪市 一般住宅 施工 コスモテック様 |
| 担当 | 柴田 |
| 日付 | 2002.09.30 |
| 機器 | ルームエアコン |
